EMI 차폐 테이프 품번을 바꿀 때 TDS에서 무엇을 비교하고 4M 서류는 어떻게 묶나요?
EMI 차폐 테이프 품번 변경의 첫 단계는 현 품번과 후보 품번의 TDS를 한 표에 옮겨, 금속박(종류·두께)·점착제 도전성·저항(시험 방법 포함)·차폐 효과(시험 조건 포함)·점착력·사용 온도와 난연의 6개 항목을 시험 조건이 같은 값끼리 대조하는 것입니다. 변경 전후 비교표를 중심에 두고 신뢰성 시험 자료, 출하 성적서·LOT 추적 기록, 제품 자료(TDS·SDS), 규제 자료(RoHS·REACH)와 UL 정보를 함께 엮으면 고객사에 낼 4M 변경 서류가 갖춰집니다. 3M 산업용 테이프 공식 대리점이자 테이프 가공 공장인 주식회사 무진(경기 김포)은 지금 품번과 TDS를 받아 같은 조건 비교표로 정리해 회신하고, 4M 서류 체크리스트를 바로 받아 쓰실 수 있게 드립니다.
확인된 사양
| 항목 | 내용 |
|---|---|
| 표 읽는 법 | 알루미늄·구리 금속 자체의 일반 특성입니다. 테이프 제품의 저항·두께·차폐 효과·납땜 가능 여부는 품번별 TDS 원문으로 확인합니다. |
| 전기 저항률(20 ℃, 순금속) | 구리 1.7×10⁻⁸ Ω·m, 알루미늄 2.82×10⁻⁸ Ω·m. 구리가 더 낮음 (BYU 미세가공실 저항률표) |
| 납땜 | 구리는 납땜이 쉬운 금속으로 분류되고, 일부 알루미늄 합금은 얇고 강한 산화막 때문에 납땜이 더 어려움 (Wikipedia 'Soldering') |
| 갈바닉 부식 | 알루미늄이 구리보다 활성 쪽. 구리와 닿고 습기가 있으면 알루미늄이 먼저 부식될 수 있음. 대책: 갈바닉 계열이 가까운 금속 조합, 전기적 절연 (NASA KSC 부식 자료) |
| 저항 값 읽기 | 두께 방향(z축) 저항과 면(XY) 저항은 시험법이 다른 별개 값 (3M 도전성 테이프 선택 가이드 EMEA, 2022) |
| 차폐 효과 값 읽기 | 시험 규격·주파수 범위가 같을 때만 비교. ASTM D4935는 평판 소재의 원거리장 차폐 시험법(표준이 밝힌 유효 범위 30 MHz~1.5 GHz) |
검토 공정
- 현재 품번의 TDS·도면·요구 시험을 정리합니다.
- 후보 품번 TDS를 6항목 같은 조건으로 나란히 비교합니다.
- 실제 조립과 같은 형태(롤·시트·타발 부품)의 샘플로 고객사 시험을 합니다.
- TDS·SDS·RoHS·REACH·UL 자료, 신뢰성 시험 자료, 성적서, 변경 전후 비교표를 묶어 4M 변경 승인을 신청합니다.
- 승인 후 첫 양산 LOT부터 성적서와 LOT 기록을 연결해 보관합니다.
자주 묻는 질문
EMI 차폐 테이프의 TDS 수치가 비슷하면 다른 품번으로 바로 대체해도 되나요?
EMI 차폐 테이프는 TDS 수치가 비슷해 보여도 그것만으로 바로 대체하기는 어렵고, 먼저 두 TDS의 시험 조건이 같은지 확인해야 합니다. TDS 값은 대표값이며, 저항은 두께 방향(z축)과 면(XY) 값이 서로 다른 시험법으로 측정되고 차폐 효과(dB)도 시험 규격과 주파수 범위가 같아야 견줄 수 있습니다. 품번 변경은 4M 중 재료 변경에 해당해 고객사 승인을 거치는 경우가 많으므로, 조건을 맞춘 비교표와 실제 부품 형태로 시험한 샘플 결과를 승인 근거로 준비합니다.

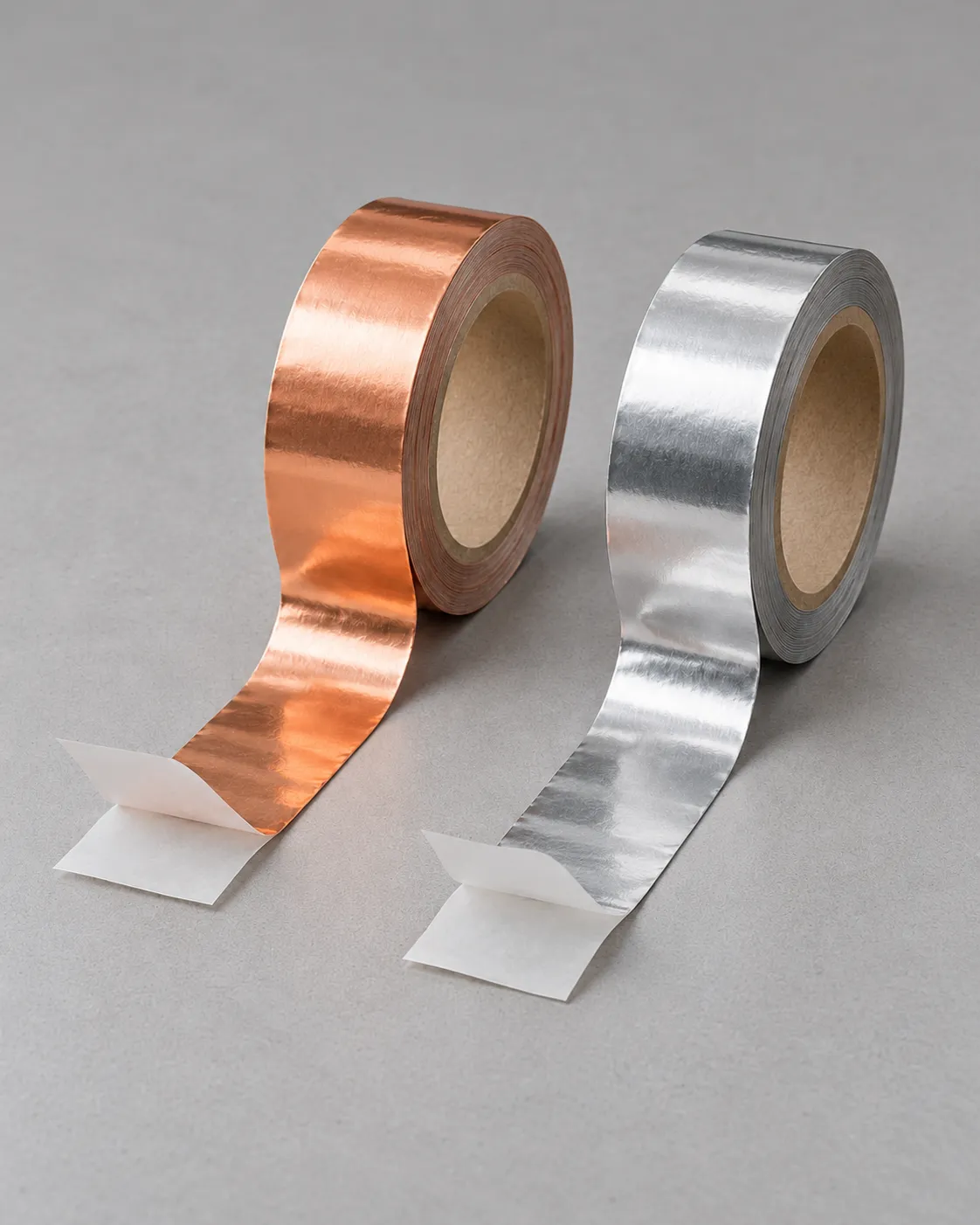

알루미늄박 EMI 차폐 테이프를 구리박 테이프로 바꿀 때 무엇을 확인해야 하나요?

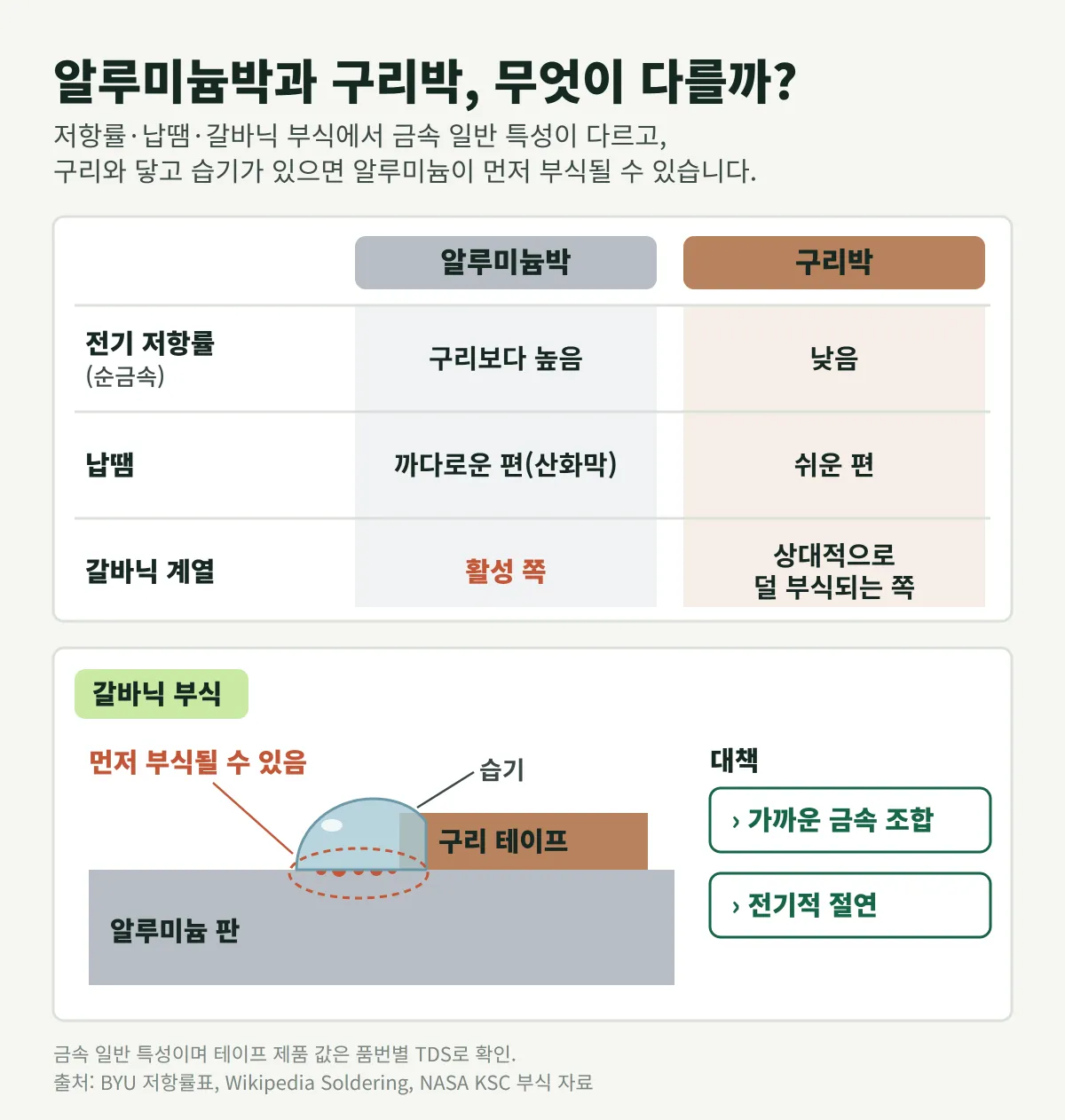

알루미늄박 차폐 테이프를 구리박 테이프로 교체할지는 저항·두께·납땜 필요 여부, 그리고 테이프가 닿는 부착면의 금속 종류를 함께 보고 판단합니다. 금속 자체로는 구리의 전기 저항률(20 ℃, 1.7×10⁻⁸ Ω·m)이 알루미늄(2.82×10⁻⁸ Ω·m)보다 낮고 납땜도 쉬운 편이지만, 실제 테이프의 값은 품번별 TDS로 확인합니다. 구리와 알루미늄이 맞닿은 상태로 습기를 만나면 갈바닉 부식으로 알루미늄 쪽이 먼저 상할 수 있으므로, 금속 조합이나 전기적 절연 방법은 설계 단계에서 정합니다.
EMI 차폐 테이프 단종이나 배합 변경 공지를 받으면 어떤 자료를 비교해야 하나요?
EMI 차폐 테이프의 단종이나 배합 변경을 통보받았다면, 바뀌기 전과 후의 TDS·SDS·RoHS·REACH 자료와 LOT별 출하 성적서를 항목별로 대조하는 것이 첫 단계입니다. 대조에서 차이가 난 항목과 그 근거 문서를 정리해 두면 고객사에 제출하는 4M 변경 신청서의 비교표로 바로 쓸 수 있습니다. RoHS·REACH 자료는 어떤 기준에 맞춘 문서인지와 발행일도 함께 확인합니다.
EMI 차폐 테이프 변경 후보 샘플은 롤, 시트, 타발 부품 중 어떤 형태로 받아야 하나요?
EMI 차폐 테이프 변경 후보 샘플은 지금 조립 라인에 들어가는 공급 형태와 같게, 롤이면 롤로, 타발 부품이면 같은 형상의 타발 부품으로 받아 시험하는 것이 좋습니다. 슬리팅 롤·반칼·완칼처럼 형태가 달라지면 그 자체가 4M 변경점으로 잡힐 수 있으므로 비교표에 공급 형태 항목을 따로 둡니다. 샘플·1회 발주·연간 사용 수량과 도면을 알려 주면, 도면·조건을 보고 무진 기술 담당이 가능한 공급 형태를 확인해 회신합니다.
